为了满足车载显示器mura在线检测的需求,科涅迩光电开发了基于德国汽车行业OEM工作组提出的blackmura检测标准。
一、blackmura测试条件要求如下:
x,y两个方向以及轴向角度倾斜小于0.5°
显示器成像到亮度计所占的像素与显示器本身的像素比值大于1(reproduction scale)
成像亮度计面均匀性偏差小于5%
成像亮度计镜头焦距成像产生的空间调制度为90%左右(实际大约应该在60%左右,因为在90%的情况下会存在较为明显的莫尔条纹)
亮度计稳定性小于1%
二、软件关键参数
科涅迩光电开发的blackmura分析软件提供了显示器测量相关的调整参数
软件的算法采用字符分析算法,软件根据“阈值”(默认画面最大值的10%)自动判断显示器区域,
根据所设定的边界大小(默认11)将自动判断的显示器区域内推11个像素,根据算子大小(11)计算分析区域的最大值和最小值。

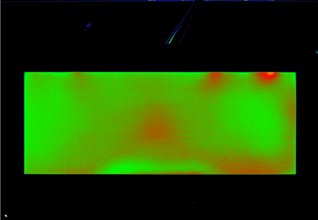

然后根据梯度算子计算blackmura的梯度画面并根据reproduction scale给出mura最大值,并显示其位置。
